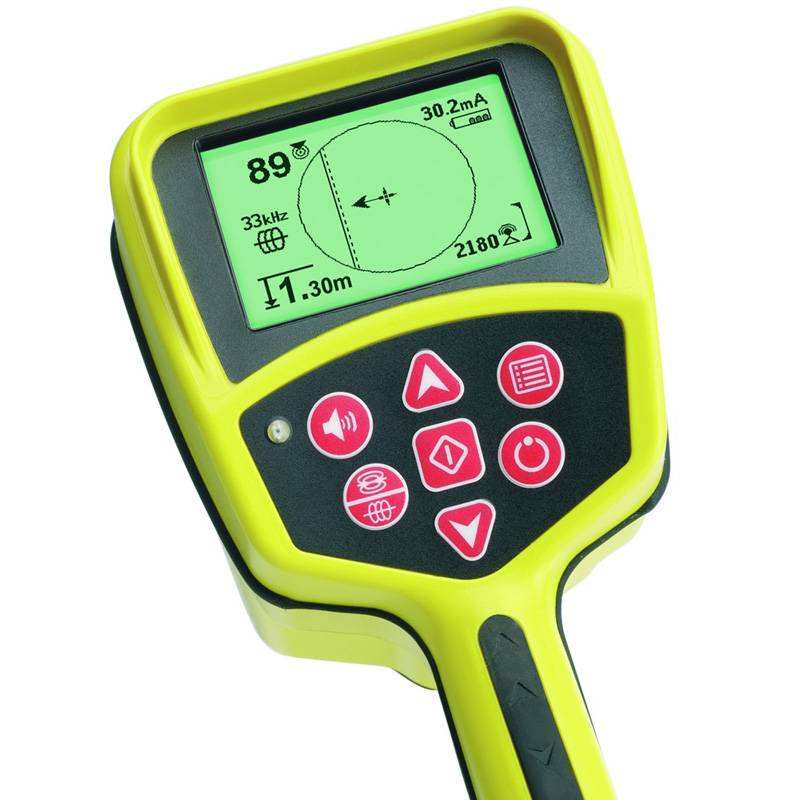

Новый подход к трассировке подземных коммуникаций! Трассопоисковые системы (трассоискатели) NaviTrack™ и SeekTech™ компании Ridgid открывают новые возможности в трассировке подземных коммуникаций. С их помощью возможно легко и быстро осуществлять локацию электрических и сигнальных кабелей, трубо- и газопроводов, кабелей связи и пр. При этом по сравнению с другими приборами, SeekTech™ обеспечивает максимальную точность и достоверность результатов, а также наивысшую скорость трассировки. Основу трассопоисковой системы NaviTrack™ и SeekTech™ составляет радикально новый приемники. Помимо стандартных функций, таких как: - трассировка в активном (128Гц, 1-кГц, 8 и 33кГц) и пассивном - только SeekTech™ (50/60Гц, 4-15 кГц и 15-36кГц и выше) режимах, а для приемника SR-60 на любой частоте из диапазона 10 Гц-490 кГц
- звуковая и визуальная (ЖК дисплей) индикация
приемники NaviTrack™ и SeekTech™ ( в том числе и Scout) обладаютт рядом уникальных возможностей,среди них: - сферическая диаграмма направленности – позволяет улавливать сигнал при любом положении приемника, что дает возможность вести трассировку даже из окна автомобиля;
- функция наведения на трассу – отображение на ЖК-дисплее направления к трассе (стрелками влево или вправо), а также построение самого положения кабельной линии, по которой протекает тестовый сигнал;
- непрерывное автоматическое измерение силы тока в исследуемом кабеле и глубины залегания до 10м;
- отображение уровня принимаемого сигнала и расстояния в относительных единицах до трассируемой линии.
Вся информация отображается на едином дисплее в режиме реального времени, освобождая оператора от лишних манипуляций по выбору различных режимов и переключению кнопок.Для определения местоположения и глубины залегания подземных инженерных коммуникаций используется специальное оборудование, которое называют трассоискателями или кабелеискателем. При помощи этого прибора можно определить не только место расположения трубопроводов, но и кабелей.
Трассоискатели отличаются по особенностям конструкции и способу использования. Так, существуют ручные, судовые и водолазные приборы. Развитие современных информационных технологий привело к появлению трассоискателей, которые могут подключаться к персональному компьютеру, на котором установлено специальное программное обеспечение, позволяющее обрабатывать полученные результаты. Трассоискатели позволяют не только обнаруживать подземные коммуникации, но и определять их целостность, устанавливать места повреждений. Современные трассоискатели отличатся высокой степень эффективности и точности получаемых результатов. Наряду с трассоискателями используются также и локаторы. Основой трассопоисковой системы в данном случае являются приемник и генератор. Современные приемники снабжаются жидкокристаллическими дисплеями, на которые выводится необходимая информация.
|
